側裝式磁翻板液位計

關鍵字：側裝式磁翻板液位計

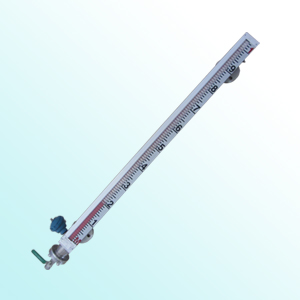

LKUHZ磁翻板液位計是常用的側裝式磁浮子液位計,適用于工作壓力低于2.5 MPa,工作溫度低于200℃的液體介質的液位測量。

LKUHZ磁翻板液位計是以浮子內磁鋼驅動雙色薄片的翻轉來指示液位的一種新型儀表。主體內磁浮子隨液位的升降而上下運動，同時驅使主體外指示器內的雙色薄片翻轉，有液位時轉示紅色、無液位時轉示黑色。紅色和黑色色帶的界線即代表液位高度。在指示器左側配有醒目的刻度尺。從而使液位的指示顯得更加清晰。

適用范圍：

通用型磁翻板液位計適合容器內液體的液位、界位的測量，除現場指示，還可配遠傳變送器、報警(控制)開關，指示功能齊全。指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。測量范圍大，不受儲槽高度限制，指示機構與被測介質完全隔離，因而密封性好，可靠性高，使用安全。結構簡單，安裝方便，維護費用低。

基本差數：

測量范圍LD：200～15000mm

L1：與介質的比重及浮子的材質有關，詳見下表

介質比重	L1(mm)
介質比重	防銹鋁浮子(LF2) 及LF2氟塑包裹的浮子	不銹鋼浮子 (1Cr18ni9Ti)
0.45	463
0.55	286
0.65	210
0.75	166
0.85	140	340
0.95	120	260
≤1.0	113	220

D：￠52～￠83：￠115～￠200(視壓力而定)

測量精度：±10mm 介質溫度：≤80℃，也可制作成≤480℃

介質比重：≥0.4 介質粘度：≤0.02Pa·S

連接法蘭：

DN20	PN(MPa)
DN20	0.6～2.5	4.0～16.0
標準號	HG20593-97	HG20595-97

Dg15	Pg(Kgf/cm2)
Dg15	220	320
標準號	H12-0-2	H12-0-3

注：HG20595-97我廠液位計選用FM面當液位計安裝受環境影響。空間位置L1＜300，訂貨時應明顯提出。

LKUHZ-3遠傳磁翻板液位計/B本安防爆型是由主體、磁浮子、傳感器、變送器和翻板指示器五部分組成。其工作原理是以主體內的磁浮子隨液位的升降而同時吸合傳感器內相應位置上的干簧管。從而使傳感器內的總電阻(或電壓)發生相應的變化，然后通過變送器將電阻(或電壓)的變化轉換成4～20mA·DC的標準電流輸出，再由我廠專門配套生產的XMT系列數字液位控制儀顯示液位和設定上、下限報警，實現液位的位式控制或調節。此外與我廠生產的XMGA光柱數字顯示調節儀配套，顯示更為直觀。或者與其它可以接受4～20Ma·DC信號輸入的任何顯示儀或調節器相配套，實現對液位的遠距離顯示、位式控制、斷續或連續的PID調節。

基本差數：

環境溫度：-10～50℃

介質溫度：≤80℃，也可制作成≤480℃

輸出信號：4～20mA·DC

供電電源：24V·DC±5%

測量精度：L=500～1000mm≤±1.5%FS

L＞1000 mm≤±1.0%FS

負載電阻：0～750歐姆

防爆標志：ibIICT5

其余差數和TC-UDZ-1磁浮子液位計相同

LKUHZ型磁翻板液位計具體分類：

1、LKUHZ-1D、LKUHZ-3D/B插入型磁翻板液位計：該液位計適用于地下槽、池的液位測量和控制

2、LKUHZ-1W、LKUHZ-3W/B保溫型磁翻板液位計：該液位計是在基型的主體外安裝一個保溫夾套而構成通入蒸汽等熱媒劑。可以保持主體內液體的正常流動。因此適用于易凝固液體的液位測量和控制。對于低沸點液體可通入冷水等冷媒劑，以保證液位的穩定。使儀表正確指示出被測液位。

3、LKUHZ-1S、LKUHZ-3S/B防霜型磁翻板液位計：是我廠專為解決低溫液體液位計外結冰而設計的專利產品。保溫夾套內是真空層。因而能有效地隔離冷、熱傳導。保證了液位計主體管外不會結冰、結霜。從而保證了液位計的正常使用。

4、LKUHZ-1J、LKUHZ-3J/B耐強腐蝕型磁翻板液位計：該液位計所有與介質接觸的零部件均采用鋼塑復合管。所有能適用于各種強腐蝕介質的液位測量和控制。

5、 UDZ-1型除就地顯示液位外，還可配用我廠生產的XQ型發訊器。它可安裝在UDZ-1型液位計主體外側相應于上、下限液位報警的位置上，當主體內磁浮子隨液位升降而上下運動到報警設定點時，浮子內的磁鋼將使發訊器內干簧管的觸點閉合或斷開。由于發訊器采用磁路記憶的原理。故輸出的接點信號具有自保持功能，因而不怕停電。復電后。發訊器觸點的工作狀態仍能如實地反映被測介質液位的真實情況，這對確保工藝生產過程的安全運行起著非常重要的作用。配套使用我廠生產的HR-XMTA系列報警控制儀可實現對液位的位式自動控制。

LKUHZ型磁翻板液位計選型表：

型號	代碼	說明
LKUHZ-		磁翻板液位計
液位計類別	1	翻板指示(就地顯示型)
液位計類別	3	遠傳帶翻板
液位計型號	0	基型(側裝式)
	W	保溫型
	D	插入型
	J	耐腐型
	S	防霜型
	Z	保溫耐腐型
	Y	插入耐腐型
報警控制	0	無報警
	1	帶上限
	2	帶下限
	3	帶上下限
浮子材質	P	不銹鋼
	L	防銹鋁
	T	鈦
	S	PVC塑料
	F	氟塑包裹
主體材質	P	不銹鋼
	L	防銹鋁
	T	鈦
	S	PVC塑料
	F	氟塑管
	PF	內襯四氟
	PP	內襯丙烯
	PE	內襯乙烯
連接法蘭		見表一
介質溫度		見表二
實際使用壓力		見表三
介質比重		要注明
訂貨長度		要注明
	/B	防爆型

表一：

公稱壓力		Mpa								Kgf/ cm2
公稱壓力		0.6	1.0	1.6	2.5	4.0	6.3	10	16	220	320
代號	不銹鋼	A	B	C	D	E	F	G	H	I	J
代號	碳鋼	a	b	C	d	e	f	g	h	i	j
法蘭標準		HG20593-97 DN20(RF)				HG20595-97(RF)DN20				H12-0-2	H12-0-3

表二

介質溫度	-40～0℃	≤80℃	≤100℃	≤150℃	≤300℃	≤350℃	≤480℃
代號	A	B	C	D	E	F	G

表三：

使用壓力 (實際)	Mpa								Kgf/ cm2
使用壓力 (實際)	0.6	1.0	1.6	2.5	4.0	6.3	10	16	220	320
代號	A	B	C	D	E	F	G	H	I	J

產品使用維護說明

使用:

1.配套儀表及附件詳細內容具體見相應儀表附件說明書。

2.為防止遠輸或搬遠過程中浮子上下移動造成損壞，特用液位計出廠配套的校正磁鋼在主導管外側(貼有彩色標識)將磁性浮子吸住。所以在收到產品或安裝后，請將校正磁鋼取下，以便浮子能隨液位上下移動，使用前若磁翻柱翻轉顏色不一致，可用校正磁鋼將其有吸順，儀表即可正常工作。

3．液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示有紅色，零位以上顯示為白色。

4．液位計可根據用戶需要配加熱夾套或電伴熱裝置,如用戶訂貨時沒有選擇該選項,而在安裝后自行采用伴熱管路時,必且自配伴熱裝置產生的溫度不能超過液位計的額定溫度。

5.液位計投入遠行時，應先打開上引液管閥門，然后，漫漫開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂(若遇此現象，可用磁鋼重新校正)。

維護

1．液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。

2．根據介質情況，可定期清洗主導管，清洗管內沉積雜質。

3．對液體進行清洗或更換浮子時，打開排污法蘭，在裝入磁性浮子時，應注意重端帶磁性一端向上，不能倒裝！

4．對低溫型及液化氣專用型產品，液位計主體采用真空夾套保溫，安裝使用過程中注意不要把夾套破壞，以免影響產品質量。

前一個產品：磁翻柱液位計

下一個產品：頂裝式磁翻板液位計
