小長圖有紙記錄儀

關鍵字：小長圖有紙記錄儀

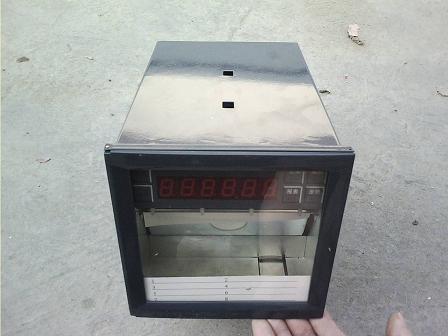

LKR1000系列智能小長圖有紙記錄儀每個通道均可直接選擇接收多種熱電偶、熱電阻、電壓和電流信號，并可對被測信號進行數字顯示及進行趨勢記錄和數字記錄。

LKR1000系列智能小長圖有紙記錄儀能在本身打印的100mm寬的紙格上同時記錄刻度值、時間及每一個信號的曲線，并將通道號印在各通道的軌跡旁。可通過鍵盤設定測量信號種類、小數點位置、顯示范圍、記錄邊界、報警值、回差、系統誤差的校正、記錄標尺、數據打印間隔、走紙速度、打印深度及時間等參數，并對所設參數加以保護。廣泛應用于醫藥、石油、化工、冶金、電力等行業及科研單位。

LKR1000系列--智能小長圖有紙記錄儀

選型表

LKR

萬能輸入

型號

型譜

序號

LKR

1 0

0 1

1路輸入

0 2

2路輸入

0 3

3路輸入

0 4

4路輸入

0 5

5路輸入

0 6

6路輸入

0 7

7路輸入

0 8

8路輸入

報警

觸電

無

1路報警

2路報警

3路報警

4路報警

5路報警

6路報警

通訊

方式

無

RS-232通訊

RS-485通訊

模擬

輸出

無

1路輸出

2路輸出

配電

輸出

無

1路配電

輸出

2路配電輸出

供電方式

AC220V

DC24V

表一

信號種類		量程代碼	測量范圍
電流	mA	01	0～10mA
	mA	02	4～20mA
	mA開方	03	4～20mA開方
電壓	mV	11	0～20mV
	mV	12	0～50mV
	mV	13	0～100mV
	V	14	0～5V
	V	15	1～5V
	V開方	16	1～5V開方
熱電阻	Pt100	21	-50.0～550.0 °C
	Cu100	22	-50.0～150.0 °C
	Cu50	23	-50.0～150.0 °C
遠傳壓力電阻		24	0～400Ω
熱電偶	T	31	0.0～400.0 °C
	E	32	0～1000 °C
	K	33	0～1300 °C
	S	34	0～1750 °C
	B	35	500～1800 °C
關閉通道		00	該通道關閉

22．開孔尺寸: 138+1 ´ 138+1 mm

9．走紙速度: 通過鍵盤任意設定，走紙速度為10 mm/h到1990mm/h。

10．報警功能:

·提供六組繼電器接點輸出，由用戶任意組合使用

·每個通道報警均可選擇上限、下限、差值上限、差值下限

·每個通道的報警回差可設定，繼電器動作時有指示燈提示

·繼電器觸點容量：24VDC, 3A； 220VAC, 3A

11．通訊：可提供RS232C或RS485通訊接口

【此項為擴展功能,定貨時須注明】

12．模擬量輸出：可提供兩路4 ~ 20 mA模擬量傳送輸出

【此項為擴展功能,定貨時須注明】

13．采樣周期: 0.6S

14．數字顯示及報警精度: ±0.2%FŸS

15．趨勢記錄精度: ±0.2% 「兩幅」

16．數字記錄精度: ±0.2%FŸS

17．輸入阻抗: 大于10MW 〖注：進行電流測量時，輸入阻抗為250W〗

18．功率消耗: 不大于30W

19．正常工作環境: 溫度范圍：0～50°C 濕度范圍：10～85 % RŸH

20．電源電壓: 220 V; 50 Hz

21．外形尺寸: 144 ´ 144 ´ 200 mm

二、主要性能及技術指標
