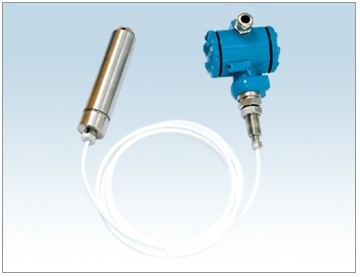

平衡罩式液位變送器

LKLHBU740平衡罩式液位變送器不僅適用于普通水的測量，還適用于高溫、粘稠、 腐蝕等介質特殊場合的液位測量。廣泛適用于化工、冶金、電站、水 利、城市供水和工業廢水等領域。敏感器件安裝在中繼箱下端，投入部件為平衡罩，兩者之間由導氣管(導壓)相連，液柱的壓力通過空氣 的傳導間接地由導氣管傳遞給敏感部件，這樣就避免敏感部器件與被 測介質的直接接觸。

主要技術參數

量 程: 0-1～30m

測量介質: 各類水、重輕油、原油、酸堿等各類腐蝕性液體

精 度: 0.2523%F·S; 0.5112%F·S(一般為0.5212%F·S)

輸 出: 4～20mADC

溫 度: 環境溫度0～60℃，介質溫度0～250℃

電 源: 24VDC

防塵防潮: 全天候

防爆級別: EXiaⅡCT5

指示表頭: 100%指針表頭或31/2位液晶顯示(用戶訂貨時須另指明)

平衡罩式液位變送器工作原理

當把變送器的平衡罩投入到液體中某一位置時，傳感器經過導氣管受到的壓力為: P=9.807pH+Po

其中 P—傳感器感受到的壓強，單位kPa

P—液位密度，單位g/cm3

H—待測液面高度，單位m

Po—液面上的壓強，單位kPa

若傳感器背面腔與液面上部連通，則Po為零，所以H約等于0.102P/p，變送器把感受到的壓力信號轉 換成電信號，此信號與液面高度成正比。

注意:被測液體的容器須通大氣，即是開放式的，不能密閉，否則測量結果無意義。
